Создание 3D моделей при помощи дронов
Созданием цифровых копий объектов реального мира занимается наука под названием фотограмметрия. Давайте разберемся в этом вопросе более детально и рассмотрим подходы и инструменты, используемые для выполения таких операций.
Что такое фотограмметрия?
Фотограмметрия - направление в области определения формы, размеров, положения и других характеристик объектов по их фотоизображениям. Данная дисциплина используется для создания карт и решения задач в медицине, строительстве, и многих других направлениях. Одним из наиболее примечательных разделов фотограмметрии является построение пространственных моделей объектов по снимкам.
На сегодняшний день создано большое количество программного обеспечения, способного обрабатывать материал и генерировать облако точек для создания 3D моделей. Особенно приятно то, что многие из этих программ распространяются свободно и доступны каждому. Вот лишь короткий список ПО для выполнения таких операций:
Сложности при сборе фото-материала.
1. Падение качества результата на выходе.
Статический объект, например дом на стадии строительства, необходимо сфотографировать с большого количества ракурсов. Чем больше различных фотографий будет собрано, тем более реалистичным получится результат обработки. Например, в случае топо-съемки, применяемой для оцифровки районов с большим количеством объектов, получается модель со множеством артефактов, снижающих качество и ухудшающих детализацию.
2. Высокие требования к пилоту дрона.
Когда необходимо собрать материал для оцифровки сооружения с высокой детализацией - требуется произвести облет не только сверху но и со всех сторон объекта. Такие полеты крайне сложно производить вручную, и выполнение их доступно только операторам с высокой квалификацией. Все это также сопряжено с потерей времени и риском столкновения дрона со сканируемой конструкцией либо близлежащими объектами.
Автоматизация процесса фотографирования.

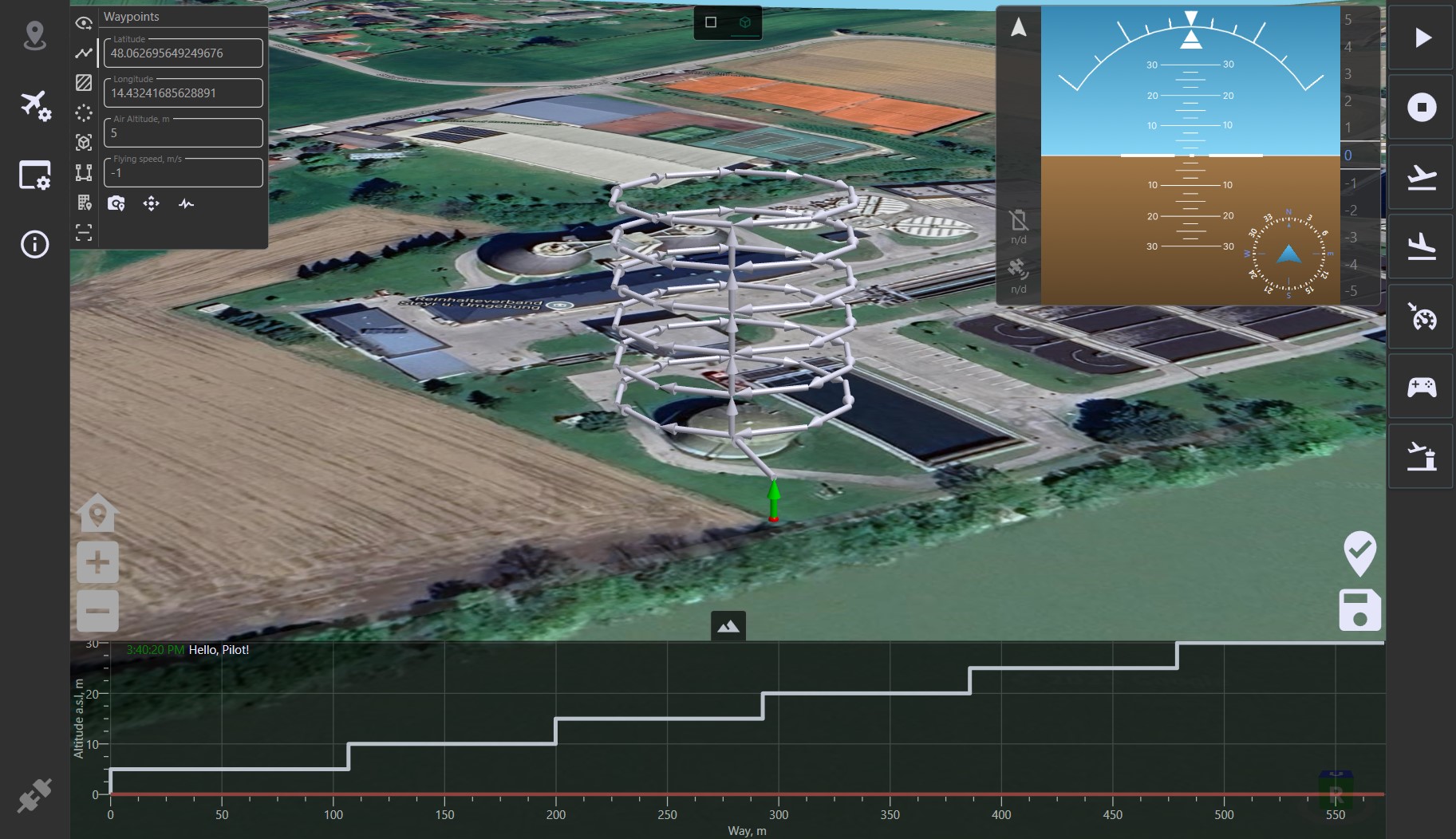

ЛОГОС - это не только наземная станция, но также конструктор комплексных полетных заданий с функцией построения маршрутов для сбора фотограмметрического материала.
Более того, при составлении маршрута есть возможность добавления виртуальной 3D модели сканируемого объекта через привязку его по геолокации. Это значительно повышает представление о планируемом полете, давая оператору возможность обрабатывать большее количество объектов в течение рабочей смены.
Причем формирование такого задания занимает всего 1 - 2 минуты времени, а получаемый маршрут крайне сложно воспроизвести человеку, управляющему дроном вручную.
Подробности составления маршрута для фотограмметрии приведены в следующих разделах:
- Привязка объекта - создание виртуальной модели объекта
- Вертикальное масштабирование - клонирование уровней облета
- Настройки камеры - настройки периодичности съемки
- Настройки сервопривода - настройки наклона камеры
- Сохранение - сохранение полетного задания на БЛА
Видео демонстрация маршрута для создания цифровых копий объектов
Для более детального понимания работы с НСУ рекомендуется изучить всю документацию.
